ПРИТОЧНЫЙ КЛАПАН KIV QUADRO 125 1 М С ВЫХОДОМ СТЕННЫМ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Приточный клапан КИВ Квадро (KIV Quadro) предназначен для притока уличного воздуха в помещения с принудительной вытяжкой.

Клапан КИВ Квадро является надежным вентиляционным устройством, обладающим хорошими шумопоглощающими свойствами. В отличие от оконных клапанов, КИВ Квадро не изменяет конструкцию стеклопакета, не портит внешний вид окна и может быть установлен на любом этапе строительства.

Приточный клапан состоит из пластиковой трубы диаметром 132 мм и длиной до 1000 мм, которая устанавливается в наружную стену здания. Предварительно трубу подразают по толщине стены. Со стороны улицы отверстие закрывается алюминиевой решеткой с сеткой или выходом стенным из нержавейки, которые задерживают листву, насекомых, тополиный пух.



Труба КИВ Квадро оснащена теплошумоизоляцией, препятствующей промерзанию стены, а также заглушающей уличный шум. Интерьерная часть клапана состоит из белого пластикового оголовка с фильтром класса G3 с регулируемой заслонкой. С помощью заслонки можно контролировать количество поступающего воздуха - от 0 до 60 куб.м./час. Для эффективной работы клапана необходима хорошо работающая вытяжка. В случае, если вытяжка слабая, мы рекомендуем дополнительно установить вытяжной вентилятор.

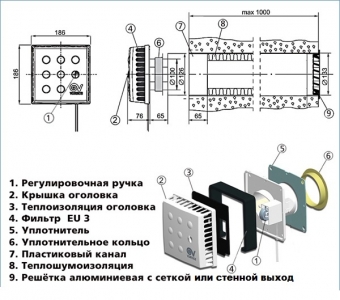

Конструкция и принцип действия приточного клапана

По трубе приточного клапана от наружной решетки воздух проходит к оголовку, расположенному внутри помещения.

Теплошумоизоляция, которая находится внутри трубы, выполняет две функции:
1. Предотвращает «расползание холода» от пластикового канала к внутренней поверхности стены.
2. Поглощает шумы, проходящие через канал. При установке приточных клапанов КИВ Квадро в жилых комнатах, теплошумоизоляция поглощает основную часть уличных шумов, попадающих в трубу.

Длина пластикового канала (трубы) может составлять 500 или 1000 мм. После установки трубу подрезают по толщине стены. Длина теплошумоизоляции приточного клапана - 312 мм. При монтаже теплошумоизоляцию нужно располагать с внутренней стороны стены, впритык к оголовку КИВ Квадро.



Наружная алюминиевая решетка клапана с наклонными жалюзи и противомоскитной сеткой или выход стенной из нержавейки с сеткой и нависным колпаком служит для защиты от тополиного пуха, насекомых, листвы и пр., а также предотвращает попадание атмосферных осадков внутрь трубы клапана.



Оголовок приточного клапана служит для регулирования и распределения потока воздуха. Изготовлен из белого ударопрочного АБС пластика, стойкого к ультрафиолетовому излучению и перепадам температур.

Внутренний оголовок приточного клапана состоит из:

• регулирующей ручки;

• крышки оголовка;

• моющегося фильтра;

• узла регулировки;

• внутренней части с заслонкой, теплоизолирующей прокладкой и уплотнительным кольцом.

Внутренняя часть оголовка плотно вставляется в пластиковый канал, и через уплотнительную прокладку шурупами крепится к стене. При помощи шнурка или ручки узел регулировки позволяет открывать и закрывать заслонку.

Фильтр G3 - это пористый моющийся синтетический материал, который очищает поступающий воздух от пыли. На крышке оголовка приточного клапана есть шкала, показывающая степень открытия заслонки.

Акустические характеристики клапана КИВ Квадро

Исследования КИВ Квадро показали, что уменьшение уровня транспортного шума составило 36,6 дБа (на расстоянии 0,1 м) и 48,6 дБа (на расстоянии 2м) от клапана.



Минимальное проветривание

Чтобы исключить «застойный дух», который появляется при длительном отсутствии людей в

помещениях, возникает необходимость в минимальном проветривании. Для этого можно удалить заглушки, которые имеются в лопастях заслонки. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.

О производителе:

Компания VORTICE (Италия) основана в 1954 году и расположена в ближнем пригороде Милана. По мнению специалистов, компания является одним из лучших производителей в сфере вентиляции. Благодаря широкомасштабным исследованиям, которые проводятся собственными научно-исследовательскими подразделениями, компании VORTICE удалось добиться комплексного решения вопросов, связанных с вентиляцией внутри закрытых помещений - от жилых до служебных, где мы и проводим большую часть жизни.Продукция VORTICE считается среди европейских производителей эталоном качества, что подтверждается сертификатами EQNET, BSI QUALITY ASSURANCE и марками СЕ и IMQ.



• Производитель: Vortice
• Диаметр: 125
• Страна производства: Италия
• Производительность: 60 куб. м/час
• Длина, м: 1,0
